Diconde设置

Diconde基本介绍

• 全称：Digital Imaging and Communications in Non-Destructive Evaluation
• 制定组织：由ASTM在医学影响Dicom标准基础上，专为工业无损检测领域定制和扩展的标准。

核心目标

• 为工业无损检测图像数据提供统一的数据格式与通信协议；
• 实现不同厂商设备之间的互操作性（Interoperability）；
• 支持检测图像及相关元数据（如检测参数、工艺信息、缺陷位置等）的长期存储、检索与交换；
• 便于与企业信息系统（如 ERP、LIMS、数字孪生平台）集成。

文件结构

Diconde 采用与 Dicom 相同的四层信息模型,关系如下图：



层级	名称	功能说明
1	Component（工件/被检对象）	在工业场景中，通常对应被检测的工件、部件或结构体（如“发动机”）。用于标识和归类所有相关检测数据。
2	Study（检查/检测任务）	表示一次完整的检测活动或任务，例如“2025年11月对发动机初检”。一个 Study 包含一组相关的检测序列，具有统一的时间、检测计划或工艺参数。
3	Series（序列）	代表使用相同检测方法、设备设置或视角获取的一组图像或数据。例如：“发动机点位A的X光透照序列”。Series 是图像分组的关键层级。
4	Image（图像/数据实例）	最底层，表示单个图像、波形、3D切片或数据帧。每个 Image 包含像素数据（Pixel Data）和丰富的元数据（如检测参数、位置、增益、时间戳等）。

基本参数输入

  本软件系统中，为了正常实现Diconde的四层管理需要，有些数据必须由用户手动输入，这些信息包括：

• Component名称与ID；
• Study ID与注释；
• Series ID与注释；
• Image（SOP）名称。

基本/专业Diconde模式切换与登记方式见基本操作>项目管理章节。注意，当我们选择基本Diconde模式时，软件会自动将Study、Series填充为Default且界面上不可见，但并非直接省略。

工艺卡

建立工艺卡用于指导拍摄，工艺卡内容并未与设备关联，软件不会因为所选工艺自动对软件进行相应设置。

工艺卡使用独立文件保存，允许用户自由将工艺复制到其他主机。

注意，工艺卡功能暂未测试，将在后续更新中开放。

数据库

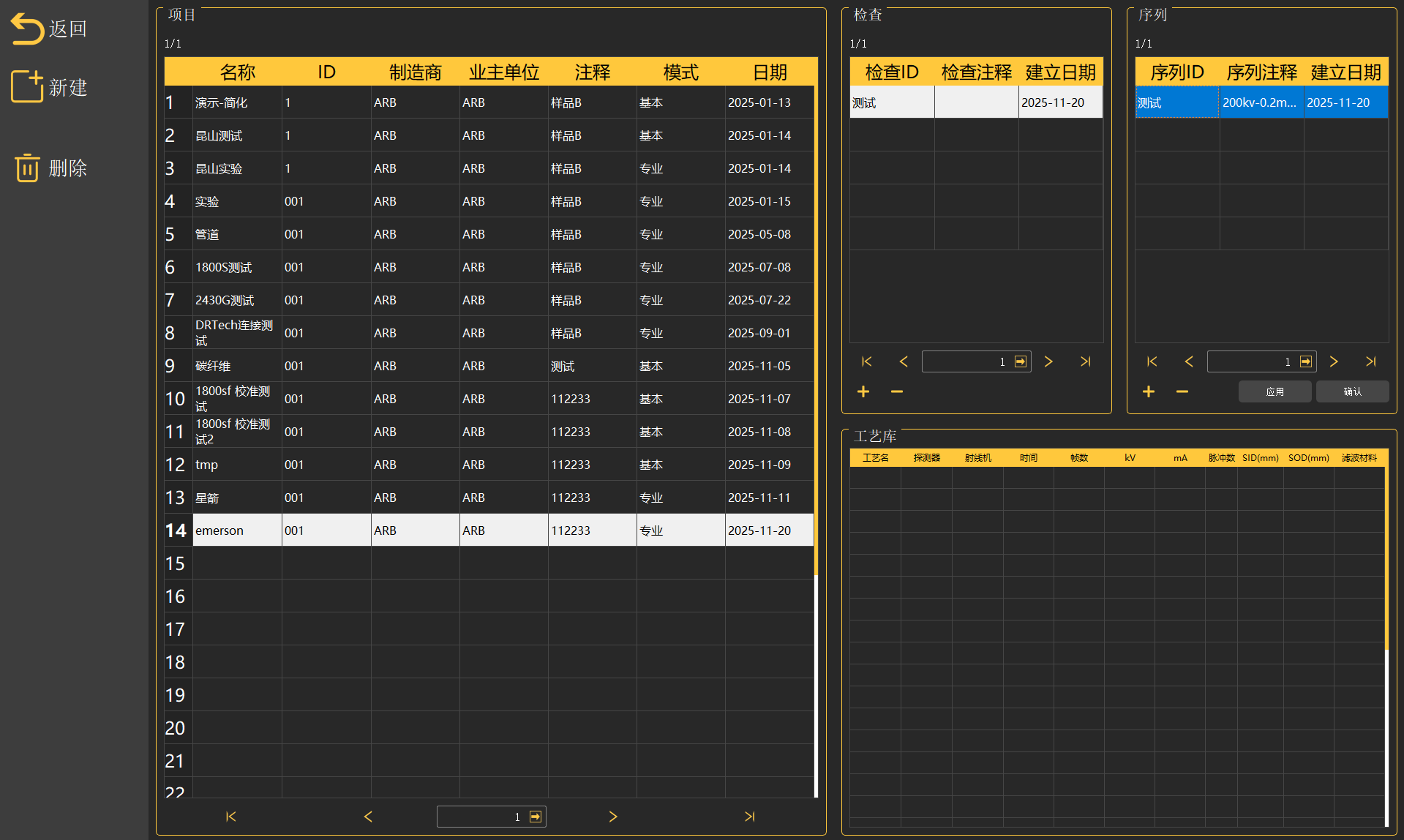

点击该按钮，弹出可视化数据库界面。

• 以专业DCN模式建立的项目有展开箭头，可以选择待查看的检查、序列。
• 以基本DCN模式建立的项目双击即可直接显示默认序列内图像。
• 双击缩略图，软件自动打开对应原始图像。
• 图像检索功能暂未开放。

文件导入/导出

1. 文件导入

点击该按钮，弹出文件打开对话框。当前支持打开tif、tiff、raw、dcn格式原始图。

2. 文件导出

点击该按钮，弹出文件另存为对话框。不同导出格式的区别见基本操作>存储章节。
