鼠标左键单击图标，选择漫游功能，鼠标左键拖动图像沿任意方向移动。
使图像黑/白反转。
鼠标左键拖动，画出感兴趣区域，软件自动将该区域图像参数（窗宽、窗位）调整至适合观察的值。注意，若所框选区域包含灰度级过多，自动调窗变化可能不明显。
鼠标左键拖动，画出感兴趣区域。松开鼠标此时可以单独对该区域进行窗值调节、正负片切换、锐化、降噪等操作。注意：必须，再次点击“区域处理”退出区域处理功能后才能对图像其它操作。
使图像向左旋转90°。
使图像向右旋转90°。
鼠标左键拖动，画出目标区域，松开鼠标，左键双击该区域即可。
采用先进的智能算法，能够精准区分并分别处理图像中的“背景”与“结构”：
更重要的是，这一切都是在不引入可见噪声的前提下完成的。传统增强方法往往以放大图像噪点为代价，而我们的技术通过保真的优化流程，在提升对比度与层次感的同时，确保了画面的洁净与平滑。
最终效果是显著扩大了图像的可观察动态范围。这意味着，在单一曝光下，您能同时看清更多隐藏在阴影与高光中的细节——无论是零部件的轻微腐蚀还是细小裂纹，都能以更立体的层次呈现在您眼前。

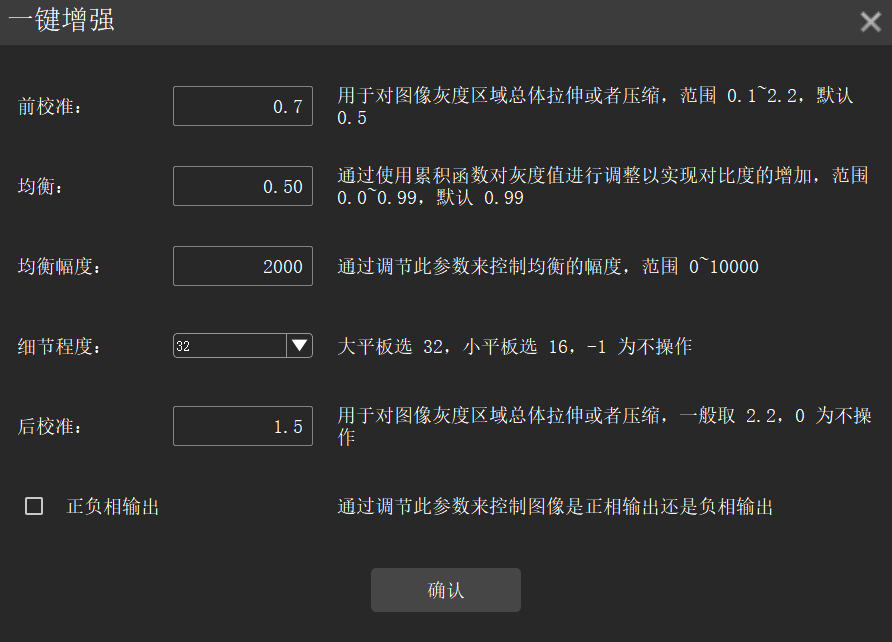

与“一键优化”功能类似，更强调画面的平滑性和对比度，图像层次感弱于“一键优化”。在鼠标右键弹窗中可进行部分处理参数的调整。
整体显示或隐藏图像上的标签。
图像带通滤波是一种在频域或空间域中保留特定频率范围、抑制过高和过低频率成分的图像处理技术，常用于突出图像中的中等尺度细节（如纹理、边缘等），同时去除噪声和缓慢变化的背景。该滤波器通过结合高通与低通特性实现“带通”效果。
一般用于厚度均匀的工件的图像处理。
包含以下四个关键参数：
右键点击该控件会弹出参数设置菜单，一般大核尺寸：300，小核尺寸：1，特征：无，宽容度：0，具体视实际工件定。
删除图像上所有标签。如需删除单个标签则可以将鼠标移动到标签上，此时标签颜色会发生变换，按鼠标右键可删除指定标签。
撤销一步对当前图像的处理操作。
恢复一步对当前图像的处理操作。
使图像回到未经处理的原始状态。
按住鼠标左键在图像上选画一个矩形的区域，松开鼠标软件将显示该区域的归一化信噪比、灰度均值、均方差、最大、最小灰度值。鼠标右键单击该图标，可以在弹出菜单中设置默认矩形区域大小和探测器基本空间分辨率。
按住鼠标左键沿垂直于双丝像质计的方向拉一条线段（从粗丝向细丝方向拉，所画线段必须垂直于像质计线对），软件将显示该路径的各点灰度值并自动计算各线对的MTF值。
在设置>功能管理页面，勾选指定功能即可将该可能对应控件添加到主界面的扩展工具栏中。当前多数功能尚未添加，我们将在后续软件更新中陆续开放。
将主窗口水平分为两个子窗口。
水平翻转图像。
垂直翻转图像。
尺寸标定后，软件将根据标定信息、显示器物理像素尺寸、探测器像素尺寸关系来重新映射图像在显示器上的渲染，使得显示器上图像尺寸和实物大小相同。
选取指定区域截屏。
将主窗口垂直分为2个子窗口。
将主窗口垂直分为2x2的四个子窗口。
添加自定义信息到Diconde图像的标签信息中。
添加射线机型号、管电压、管电流、脉冲数、焦距、滤波板材质、滤波板规格参数到Diconde图像的标签信息中，在很多场合软件并不能直接获取到这部分信息，因此用户如需要图像中包含这些信息需手动添加。
模板中记录之前图像的所有处理参数，后续图像可以直接套用该模板进行处理。
计算成像。
使用LUT映射进行伪彩显示。
包括基础搭接和根据特征点自动融合。
分别导入低能和高能图像，根据算法自动融合两张图。
将当前图像所有像素灰度值乘以一个指定值。
对导入的多张图进行平均积分处理。
适用于建筑物灌浆套筒处理的专用算法。
使用与电力GIS图像处理的专用算法。
测量管道壁厚。
测量缺陷深度。
在图像窗口生成一组特定直径的圆，拖动这些圆形工具，快速对比缺陷尺寸。
在图像窗口侧边显示水平和垂直刻度尺。
适用于线夹评片的工具。
在进行尺寸测量前必须进行尺寸标定，以校正几何放大带来的误差，尺寸标定有两种方式。
按住鼠标左键在图像上画一条线段，松开鼠标软件将显示该线段长度。
按住鼠标左键可以在图像上画一条水平或垂直方向的刻度尺。
使用鼠标左键画一个矩形框，松开鼠标，软件将显示该矩形框面积。
使用鼠标左键画一个圆，松开鼠标，软件将显示该圆面积。
三次单击鼠标左键依次确定角的始边、顶点、终边，软件会显示该角的度数；鼠标移动到角的始边或终边的箭头上，该边颜色会变绿，按住鼠标左键拖动可以调整该边位置。
操作类似于角测量，分三个步骤。
