DR成像原理

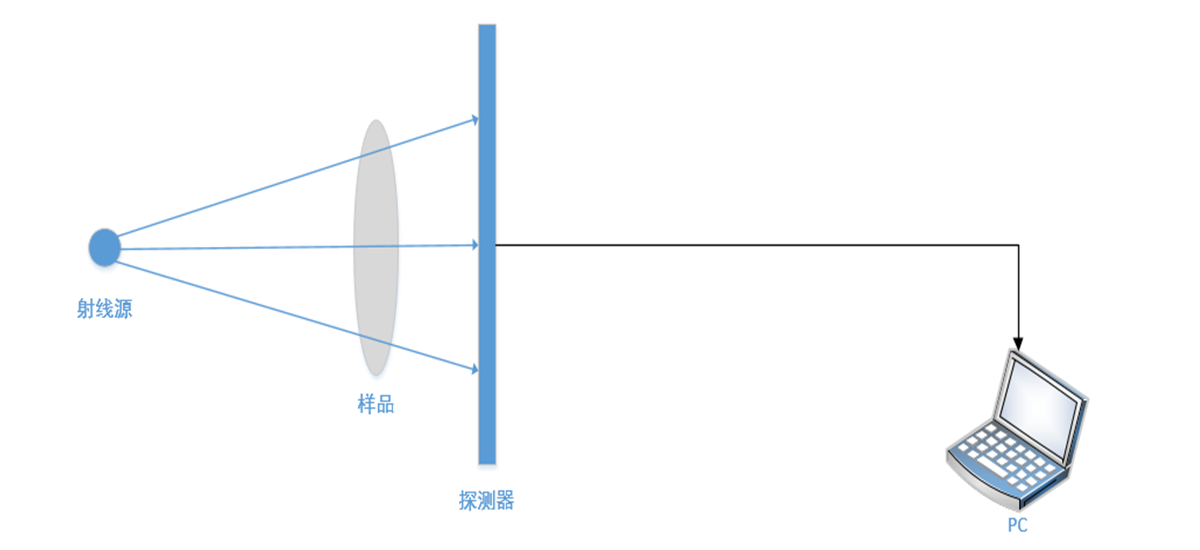

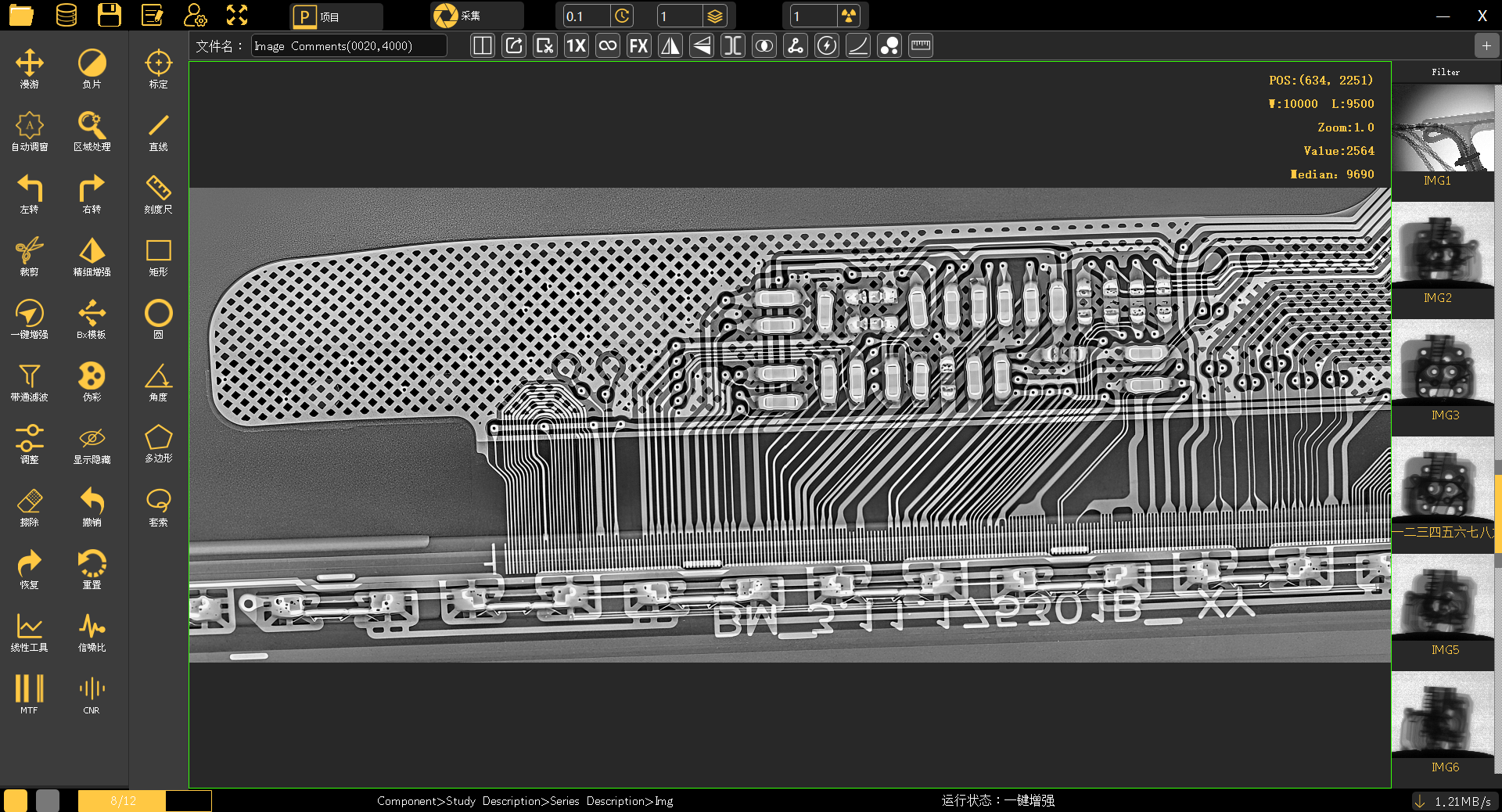

  X射线穿过样品后强度会发生衰减，不同位置的射线衰减量与样品结构相关，探测器接收到剩余射线后并进行一定的转换生成一幅包含物体结构信息的数字图像发送到计算机中。用户可以通过专业软件浏览图像、分析缺陷。

系统组成

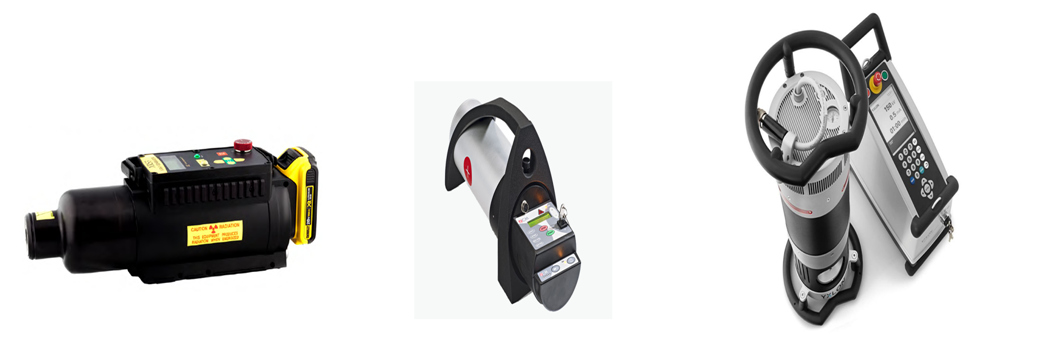

  • 射线机：

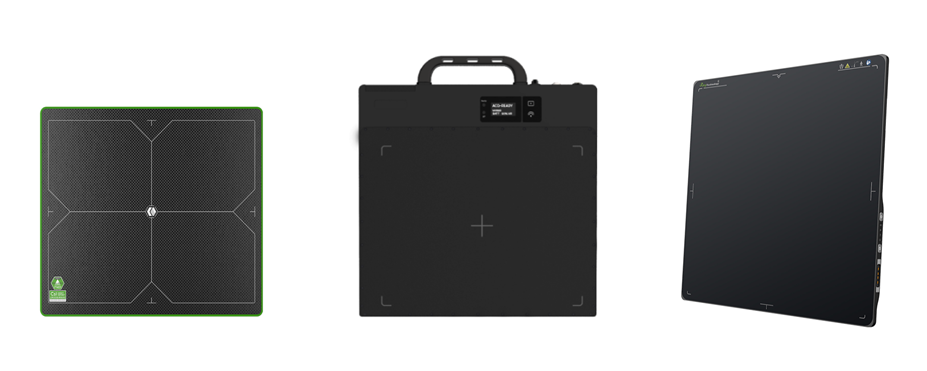

  • 探测器：

  • 工作站：

系统特色

  • 内置电池供电；
  • 连接简单，射线机、探测器均使用WiFi通讯，通讯距离可达300米以上；
  • 设置简单，可通过软件设置射线机、探测器参数；
  • 操作简单，一键采集，一键处理，软件同步控制射线机、探测器工作，除常规的处理功能外，软件另配备国际先进图像算法，图像处理更清晰；
  • 可扩展，支持图像拼接、超分辨率处理、ADR、GIS处理、套筒处理等不同行业专用算法；
  • 标准Diconde文件系统，可视化数据管理；
  • 稳定，广泛应用于管道检测、电力检测、建筑检测等行业，久经考验。
  • 长期支持，提供软件升级服务。

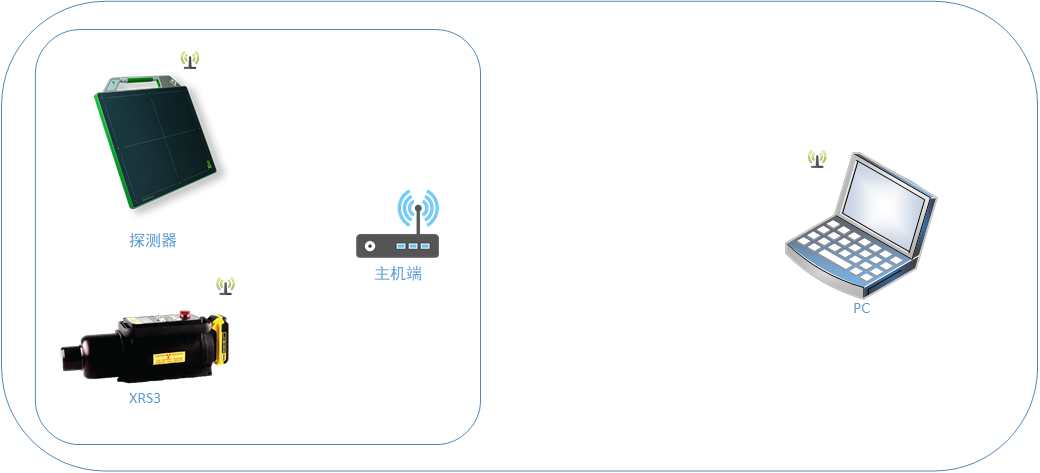

    • 无线组网

      探测器、射线机、工作站三者均通过无线网络连接。

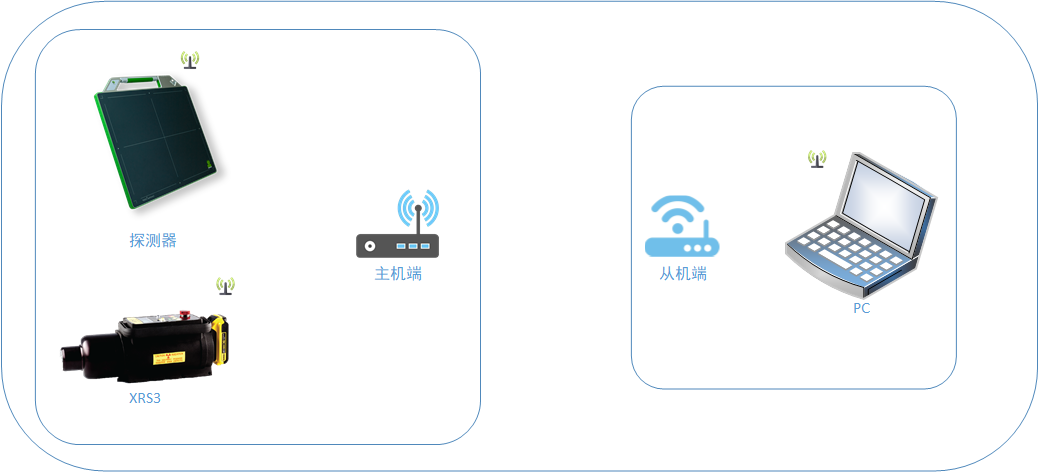

    桥接组网

      无线组网设备通讯距离会受信号强度和实际环境限制，实际环境中通常使用单只路由设备通讯距离在100米左右，但使用桥接的方式设备通讯距离可以达到300米或以上。

    在设备距离很远时，应考虑将主机端与探测器网线直连，从机端与工作站网线直连。

    无线连接注意事项

      无线连接通讯距离、稳定性与现场环境、设备的放置位置关系密切，因此当通讯不稳定时应先检查设备的使用方式是否合理。

    • 当现场电磁环境复杂导致通讯不稳定时可考虑使用网线连接；
    • 无线信号容易被障碍物遮挡和地面反弹，所以网桥主机端放置在探测器附近空旷位置且与地面保持1米以上的高度；
    • 本公司所配备网桥主机端、从机端均为定向路由，无线信号从路由正面收发，所以路由正面应朝向远处的工作站；
    • 无线设备之间存在电磁干扰，应避免将两个无线设备紧贴在一起，在部分场合可以考虑将探测器与网桥主机端用网线连接，网桥主机端与工作站用无线连接；
    • 当通讯不稳定时或希望更远的传输距离时可考虑桥接组网。

    ping测试:源主机向目标主机发送一个数据包，目标主机则向源主机返回一个应答数据包，ping结果中会显示数据包收发的时间差，据此判断网络连接状况。在启动软件前，用户应先通过ping测试确认设备连接是否正常。

    网络配置

    • Generic placeholder image
      CareRay系列探测器

      工作站：192.168.68.100

      探测器：192.168.68.1

      射线机：192.168.68.120

      路由：192.168.68.10

      SSID：1500P0000-5G或1500P0000-2.4G

      桥接SSID：1500P_RP

      密码：abcdefghij

    • Generic placeholder image
      DRTech系列探测器

      工作站：192.168.250.100（探测器有线连接），192.168.250.101（探测器无线连接）

      探测器：192.168.250.135

      射线机：192.168.250.120

      路由：192.168.250.10

      SSID：DRTech

      桥接SSID：DRTech_RP

      密码：abcdefghij
